Відкатні ворота: які бувають і як зробити своїми руками — конструкції, ескізи та схеми



Часто пристрій забору — це перше будівництво, яке затівають власники на придбаній новій ділянці. Огородження може бути дерев’яним, гратчастим, цегляним, металевим. Подолавши проблему вибору виду огорожі, новоспечений землевласник підходить до наступного етапу — підбору в’їзних воріт.

Які бувають відкатні ворота
До забору потрібні ворота

Всі в’їзні ворота можна розділити на 3 типи:

  • розпашні;
  • підйомні;
  • відкатні.

Як влаштовані розсувні ворота, швидше за все, відомо всім — так само, як і звичайні двері на петлях. Відкатні ворота ще називають зсувними. За своїм принципом дії вони аналогічні дверей популярних шаф-купе і мають ті ж переваги: ​​вимагають набагато менше «мертвого» простору для переміщення стулки в порівнянні з розпашними варіантами. Ну а будівельних металевих виробів (секційні, рулонні і ін.), В яких полотно, що закриває отвір, піднімається нагору, найчастіше застосовують не для в’їзду на ділянку, а в гаражах.

Які бувать відсувні ворота та як їх влаштувати самостійно
Зсувні ворота

Кожен вид має свої технічні особливості, позитивні і негативні експлуатаційні якості; про кожного є що сказати. У цьому матеріалі піде мова про відкатні ворота, а також про можливості виготовлення їх своїми руками.

Види відкатних воріт для вашої ділянки

Відкатні ворота можуть бути консольними або переміщуватись по верхній або нижній направляючій. Ті, що рухаються по напрямних, більш надійні в експлуатації, простіше у виконанні, а значить — дешевше. Але у них є ряд не дуже практичних нюансів.

Види відкатних воріт фото

Як зробити відкатні ворота по рейці своїми руками

Найпростіший варіант, коли стулка рухається по нижній, — ворота, відкатні по рейці. На землі поперек отвору укладається рейка; стулка воріт має в нижній частині роликові каретки, що спираються на цей рейок і рухаються по ньому. Верхня частина стулки утримується скобою з роликом, укріпленої на ворітній стовпі.

Відкатні ворота по рейці фото
Схема воріт з нижньою рейкою.

Конструкція проста, там практично нічому ламатися. Подібні ворота вимагають невеликого простору для відкату стулки — тільки на величину самої стулки. Суцільні плюси!

Відкатні ворота по роликах фото
Скоба з роликом, що утримує стулку

Однак існують деякі обмеження при використанні:

  1. Краще, якщо ворота мають не глуху, а ґратчасту конструкцію для зниження вітрового навантаження;
  2. Необхідно стежити, щоб в рейки на землі не набивався сміття (наприклад, опале листя);
  3. Якщо ви живете в регіоні з сніжними зимами, то експлуатація такої конструкції взимку значно ускладнюється. А якщо в свій заміський будинок взимку ви навідуєтесь лише час від часу, будьте готові після приїзду провести деякий час перед воротами, відкопуючи заметений снігом і обледенівші рейки.
Найкращі види відкатних воріт для вашої дачі
Відкатні ворота на рейці краще в південних регіонах, де зими малосніжні або взагалі снігу не буває

Підвісні ворота з верхньої направляючою

Для руху підвісних воріт над проїздом зміцнюють рейку, по якій на роликових візках, як штори по карнизу, ковзає стулка. Найчастіше такі в’їзди можна зустріти в промзонах. Як і ворота з нижньюо рейкою, такий варіант дуже надійний: на багатьох підприємствах зсувні конструкції з верхньою направляючою справно служать десятиліттями.

Підвісні ворот,які направляються вверх фото
Підвісні відкатні ворота

Мінусом такого механізму виявляється горезвісний верхня рейка — над прорізом проїзду буде перемичка. І якщо для легкової машини це не стане перешкодою, то вантажний автотранспорт в ваш двір в’їхати не зможе. Промислові ворота мають значну висоту — 4-5 м. Власник заміської ділянки часто не може собі дозволити такі високі конструкції. Проблему можна вирішити, встановивши знімну перемичку, якщо вантажівки до вас приїжджають, але не дуже часто. Однак знявши рейку — ви ускладнюєте і здорожуєте ворота.



Консольні ворота для вашої дачі

В описаних вище типах воріт каретки з роликами закріплені на стулці, а напрямна, по якій ковзає вся ця конструкція — нерухома — покладена на землі або закріплена на двох опорах на комірних стовпах. У консольних воротах все навпаки: роликові каретки стаціонарні, а напрямна рейка — це частина стулки воріт, і рухається він разом з нею.

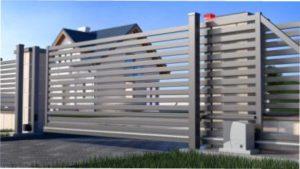

Відкатні ворота на консолі фото

Такий тип воріт найскладніший у втіленні, особливо для самостійного виготовлення, але він найкраще підходить для клімату більшій частині нашої країни. Стулка може бути розташована дуже низько (наприклад, щоб собаки не змогли пролізти під воротами). Однак снігові замети будь-якої висоти не стануть перешкодою для її руху, так як вона не контактує з землею.

Крім більш складної конструкції, до мінусів відкатних консольних воріт можна віднести:

  • необхідний великий простір для відкату. Він дорівнює розміру самої стулки плюс довжині противаги консолі — «мертва» зона виявляється ширше проїзду в 1,5-2 рази;
  • складніше перекривати дуже великі отвори. Це пов’язано зі збільшенням ваги воріт, а значить, потрібні більш потужні опори та конструктивні елементи, які, в свою чергу, теж збільшують загальну вагу;
  • рельєф на ділянці в зоні воріт теж буде служити перешкодою для відкривання.

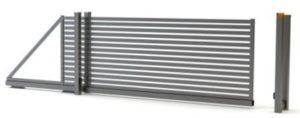

Консольні відкатні ворота для вашої ділянки фото

Консольна балка може розміщуватися в 3 положеннях: у нижній, середній або верхній частині стулки.

Трохи теоретичної механіки для відкатних воріт

Як вже говорилося вище, консольні відкатні ворота — найскладніша і дорога конструкція. Рухлива стулка спирається на 2 точки, що знаходяться збоку, близько воротного стовпа.

Щоб зрозуміти, чому ворота з консольної конструкцією більш складні і дорогі, звернемося до основ теоретичної механіки: проведемо наочний практичний досвід. Візьмемо побутові ваги (підлогові або кухонні) і дерев’яний брусок довжиною близько 700 мм. Уявімо, що цей брусок — наша конструкція воріт. Зважимо брусок і запам’ятаємо показання приладу. А тепер встановимо брусок-балку горизонтально так, щоб один її кінець спирався на ваги, а другий — на опору (наприклад, на перевернутий стакан). Ми отримаємо макет балки з двома опорами.

Пристрій відкатних консольних воріт
Схема пристрою відкатних консольних воріт

Поглянувши на показання ваг, ви побачите, що значення зменшилася приблизно вдвічі. Саме тому підвісні зсувні ворота більш надійні і прості: навантаження рівномірно розподілене на 2 опорних стовпа.

А тепер зробимо макет консольної балки, тобто горизонтальної балки, зафіксованої тільки з одного кінця. Закріпимо кінець, який спирається на ваги. Це можна зробити, завівши кінець бруска під дверку кухонної шафки або просто притримавши його пальцем. Тільки не створюйте додаткового тиску — просто притримайте брусок, не даючи йому перекинутися. А другу опору (стакан) приберемо.

Консольні ворота для вашого дому
Косольні ворота з балкою,яка розположена посердині

Поглянувши на ваги, ви виявите, що їхні свідчення збільшилися майже в 4 рази в порівнянні з початковими, коли ми просто зважували брусок. Природно, що, якщо на вільний кінець нашої консольної балки-бруска що-небудь покласти (наприклад, яблуко, яке буде імітувати вага самого полотна воріт), навантаження на опору ще більше зросте. Тепер, знаючи масу воріт, ви можете приблизно прикинути необхідний перетин опорної консольної балки і потужність фундаменту для роликових опор.

Місце розташування консольної балки у воротах

Як вже говорилося вище, консольна балка може бути в нижній частині стулки воріт, посередині або зверху. Найбільш поширений (але не найкращий) — варіант з нижнім розташуванням, як на на схемі вище, хоча тут багато позитивних сторін.

Дійсно, при нижньому розташуванні навантаження від ваги стулки на балку менше. Нижче і навантаження на фундамент, адже чим вище піднято центр ваги, тим потужніше повинна бути опора. І зовні сама конструкція воріт виглядає більш естетично: рухомі механізми кареток ховаються всередині направляючої балки, а сама вона не дуже виділяється з каркаса воріт.

Місце розташування консольної балки
Привід воріт з нижньої напрямної розташований близько до землі

Однак при такому розташуванні направляючої балки практично на землі встановлюється і механізм, що приводить в рух стулку. А значить, він більше схильний до дії несприятливих умов: влітку заливається дощем і забризкується брудом, взимку засипається снігом.

У холодну пору року виникає ще одна проблема — застигає мастило роликів. У стандартний комплект для нижньої балки входять 2 каретки з 8 роликами в кожній. Утруднений рух механізму підвищує навантаження на електромотор приводу. Кількість роликів, а значить, місць, що вимагають мастила, можна зменшити, збільшивши їх діаметр. Таким чином полегшується пересування стулки воріт в будь-який час року, і збільшується ресурс приводу.

Відкатні ворота -найкращі види для вашої ділянки
Комплект для відкатних воріт

Обидві ці проблеми не хваляться установкою балки в середній частині воріт, але така конструкція менш естетична: всі механізми на увазі. Крім того, не всі фірми, що займаються установкою воріт, здатні виготовити такий варіант конструкції, тому що велика частина комплектуючих пропонується саме для нижнього розташування консолі. Ще рідше зустрічається конструкція з балкою, розташованої у верхній частині стулки.

Будівництво відкатних воріт своїми руками

Відкатні ворота складаються з елементів, які виготовляються на місці (наприклад, фундаменту), і стандартних, які є у продажу. Тому домогосподар, що вміє володіти інструментом, цілком зможе зібрати і встановити їх самостійно. Для початку потрібно правильно вибрати місце для воріт і їх розмір. Ці фактори залежать не тільки від розташування будинку і клумб, а й від під’їзної дороги до ділянки: якщо проїзд вузький, ворота доведеться зробити ширше.

Дизайн воріт всієї огорожі фото
Дизайн воріт залежить від зовнішнього вигляду всієї огорожі і можливостей власника

Вибираючи комплектуючі для відкатних воріт, потрібно враховувати розміри стулки і її вагу. Металевий каркас збирається з профільних труб, полотно воріт заповнюється секціями огорожі з урахуванням смаків і можливостей власника. Каркас можна зварити або зібрати механічним способом: за допомогою болтів. Важливий момент — нанесення захисного покриття. Чим якісніше ви огрунтуєте і пофарбуєте каркас, тим довше вам не доведеться згадувати про ремонт воріт.

Деякі компанії пропонують набори для самостійної збірки — виготовлені і пофарбовані в заводських умовах елементи воріт.

Для установки роликових опор робиться надійний армований фундамент з монтажною площадкою. Його розміри і глибина закладення залежать від ваги воріт і глибини промерзання грунту.

Для більш комфортного використання відкатні ворота постачають електроприводом. Зусилля від обертання валу двигуна передається на зубчасту рейку, закріплену на стулці воріт.

Відкатні ворота - як влаштувати самостійно
Для більш комфортного використання відкатні ворота постачають електроприводом, а також автоматикою

Потужність двигуна також підбирається в залежності від ваги рухомої конструкції. Щоб встановити електродвигун, що відкриває ворота, потрібно не забути попередньо закласти кабель (необхідний перетин жил зазначено в паспорті електроприводу). Крім того, знадобляться додаткові силові жили або слабкострумові дроти, якщо планується дистанційне керування відкриванням воріт, освітлення, магнітний замок, установка домофона або відеоспостереження.

Найкомфотніші види відкатних воріт
Окрема калітка окрема

У ворота можна врізати хвіртку, проте зручніше зробити вхід для пішоходів окремо. Користування ним буде комфортніше для дітей і літніх членів сім’ї, а також не доведеться з коляскою або велосипедом долати поріжок.

Ось, в цілому, і вся інформація, необхідна для початкового ознайомлення з пристроєм воріт. А ви плануєте встановити на своїй ділянці такі ворота?

У наступному відеоролику ви можете побачити, як своїми силами зібрати і встановити прості відкатні ворота з готових деталей.

Відео: Як своїми руками зібрати і встановити прості відкатні ворота з готових деталей
